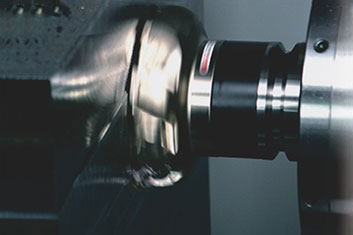

高剛性齒輪箱主軸設計
-

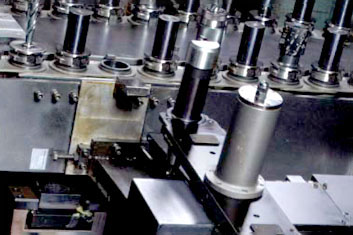

臥式刀頭庫、刀具
-

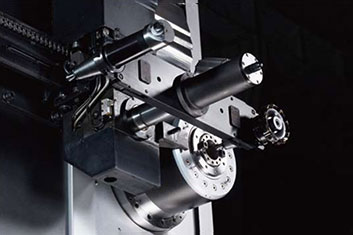

立式刀頭庫、刀具
-

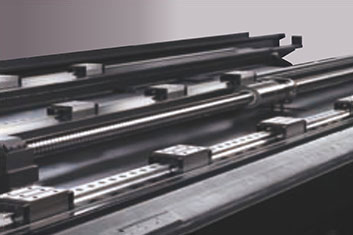

機體超大剛性
| 機型 | Q50(分度單臺) | Q50/1(分度交换臺) | Q50/2(連續分度單臺) | Q50/3(連續分度交换臺) |
工作壹 | ||||
工作臺尺寸 | 500x500mm | 500x500mm | 500x500mm | 500x500mm |
| 工作臺數量 | 1 | 2 | 1 | 2 |
| 工作臺分度 | 1°X360 | 1°X360 | 0.001° | 0.001° |
| 工作臺傳動比 | 180 | 180 | 145 | 145 |
| 交换臺结構型式 | / | 回轉式Rotary | / | 回轉式Rotary |
| 工作臺交换時間 | / | 18s | / | 18s |
| 工作臺最大載荷 | 500kg | 500kg | 500kg | 500kg |
| 工作臺面的形式T型槽 | 5x18x80mm | 5x18x80mm | 5x18x80mm | 5x18x80mm |
| 最大工件回轉直徑 | ￠700mm | ￠700mm | ￠700mm | ￠700mm |
| 行程 | ||||
| 工作臺左右移動(X向) | 660mm | 660mm | 660mm | 660mm |
| 主軸箱上下移動(Y向) | 580mm | 580mm | 580mm | 580mm |
| 工作臺前後移動(z向) | 620mm | 620mm | 620mm | 620mm |
主軸 臺灣BT40 | ||||
| 主軸中心綫至工作臺面距離 | 100~680mm | 0~580mm | 100~680mm | 0~580mm |
| 主軸端面至工作臺中心距離 | 100~720mm | 100~720mm | 100~720mm | 100~720mm |
| 主軸最高轉速 | 8000rpm | 8000rpm | 8000rpm | 8000rpm |
絲杠規格 臺灣HIWIN | ||||
| X/Y向/Z向(直徑x導程) | 40x16 | 40x16 | 40x16 | 40x16 |
| 快移速度 | ||||
| X/Y/Z | 40m/min | 40m/min | 40m/min | 40m/min |
| B軸 | 15r/min | 15r/min | 15r/min | 15r/min |
| 定位精度 | ||||
| X/ Y/X | 0.01(全程) | 0.01(全程) | 0.01(全程) | 0.01(全程) |
| B軸 | 10" | 10" | 10" | 10" |
重復定位精度 | ||||
| X/ Y/X | 0.006(全程) | 0.006(全程) | 0.006(全程) | 0.006(全程) |
| B軸 | 5" | 5" | 5" | 5" |
| 其它 | ||||
| 機床外形尺寸 | 3000x2050x2550 | 3000x2050x2550 | 3000x2050x2550 | 3000x2050x2550 |
| 機床净重 | 5200kg | 5800kg | 5200kg | 5800kg |
| 電機推薦 | ||||
| (絶對编碼器) | ||||
| Y向 | α12/3000i | α12/3000i | α12/3000i | α12/3000i |
| Z向 | α22/3000i | α22/3000i | α22/3000i | α22/3000i |
| Y向(報閘) | α30B/3000i | α30B/3000i | α30B/3000i | α30B/3000i |
| B軸 | α8/3000i | α8/3000i | α8/3000i | α8/3000i |
| 主軸 | α12/7000i-αip22/7000i | α12/7000i-αip22/7000i | α12/7000i-αip22/7000i | α12/7000i-αip22/7000i |
| APC | / | / | / | / |
| 鑄件 | 床身、立柱、上滑鞍、主軸箱、下滑鞍、工作臺材料均采用HT300 | |||
| 導軌防護形式 | X、Y、Z向不銹鋼同步導軌護罩 | |||
| 潤滑油集中回收系统 | X向、Y向、Z向 | |||
| 光栅尺接口 | X向、Y向、Z向、(B軸連績分度工作臺) | |||
| 絲杠專用軸承(FAG) | X向、Y向、Z向 | |||
| 導軌、絲杠、 | X向、Y向、Z向容積式稀油潤滑 | |||
| 導軌規格(臺灣) | X、Y、z向重載45直綫導軌 | |||
標配清單
數控系統 西門子828D
甩臂式30把刀刀庫
主軸油冷機（兩組）
調整地腳及工具箱
X軸雙光柵尺
地腳螺栓及墊塊
選配清單
數控系統FANUC 0i-MF（1包）
雙主軸設計
Y/Z光柵尺
手動附件頭
五面體功能（含直角頭）
90度臥銑頭
萬向頭
30度頭
延長頭
延長型臥銑頭
